生物制藥氮?dú)夤艿腊惭b(管道焊接的重要性)

2018-12-26

  生物制藥氮?dú)夤艿腊惭b(管道焊接的重要性)

  生物制藥氮?dú)夤艿腊惭b中,管道的焊接關系到氣體的純度,同時與用氣安全也是息息相關的。目前焊接方式有很多種,焊接的標準也有所不同。

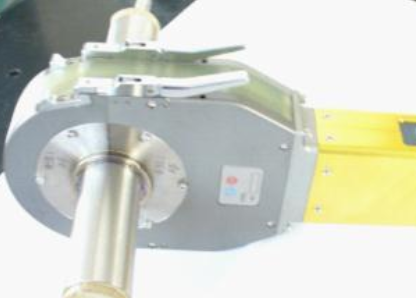

自動焊接

  自動焊接

  在過去的十年中,在生物制藥系統中,自動焊接的應用高速增長,目前幾乎替代了所有的手工焊接。查爾斯·坎貝爾博士在近期舉行的ASMEBPE標準會議上指出生物制藥裝置的管道安裝焊接99%采用的是自動焊接。這是BPE標準要求,若采用手工焊,必須經過業主的許可,還要使用管道內窺鏡檢驗制作的管道內部,

  在衛生級的生物制劑項目中常使用的焊接設備是自動GTA焊接設備。這個工藝流程主要是在惰性氣體氛圍中,由焊接槍頭在鎢極與焊縫之間發出弧光,將管道或配件固定在原來的位置,而槍頭上的電極通過轉子在接縫處的周圍移動來完成的。將焊接參數如焊接電流、電極移動速率及脈沖時間編入微處理器控制電源(如圖3所示),并儲存不同尺寸的管道或部件的焊接程序或流程,而且還須將該流程打印出來歸集到焊接資格認證文檔中。焊縫要求其外形要與管道的切口外形一致都是圓形,且無裂紋。

  自動焊接的目的是實現從焊縫到焊縫的高度重復性,這不僅僅要得到高效率,更是要盡可能地提供最佳質量體系。一方面,自動焊機執行焊接參數命令完成一次次高精度焊接,另一方面,還需要安裝負責人和他的焊接人員能夠控制好影響焊接穩定性的其他因素。這些焊工必須接受該設備的專業培訓,精通每一種管道焊接流程程序,知曉如何處理焊接過程中的熱循環的變化。安裝負責人還要開發標準操作程序(SOPs),詳細地?cái)⑹鲎詣?dòng)焊接流程的各個方面。

  7標準

  AZ公司雇傭了第三方QA公司來檢查自動焊接質量。除了依照ASMEIX章節和B31.35進行核實,檢查人員還要通過視覺觀察焊縫是否符合ASME生物制劑設備的標準(BPE-2002)。BPE標準最早于1997年發布,2002年修訂,是第一個為生物制藥工業特別推薦自動焊接使用的標準。

  在尺寸和公差方面,為提高自動焊接的相容性,BPE標準對壁厚、配件及其他生物設施焊接末端的橢圓度等的適用范圍也作了相關的說明。由于焊接電流大致與壁厚成正比,即每0.001英尺厚壁對應1安培電流,這樣,即便是千分之一英尺的變化都可能會影響焊縫的滲透力。焊縫的垂直度也要控制好以防產生顯著的裂紋。另外,要保證焊接零部件相互匹配、排列整齊。

  在潔凈度要求較高的生物制藥工業應用中,常用材料主要是316或316L不銹鋼。對于焊接,含碳量較低的316L不銹鋼是最佳的材料,因?yàn)楹剂扛叩牟牧?,在焊接過程中,碳原子更易遷移至晶界處與附近的鉻原子結合析出碳化鉻沉淀,而使熱影響區晶界上的鉻含量降低造成晶間腐蝕。然而,由于碳化鉻的形成也是依賴于時間和溫度的,因此,相比手工焊接,自動焊接更能精確控制熱輸入,降低碳化鉻析出物的產生。

  為保證焊接質量,BPE標準的DT部分要求用于焊接的零部件及焊縫末端處的316L不銹鋼材料其含硫量要控制在0.005~0.017Weight%范圍內,這與ASTMA270 S-2制藥等級管道材料所要求的含硫范圍相同,且與AISI質量指標(0~0.03wt%)形成對照。而不銹鋼中金屬化學反應過程中形成的熱循環變化,直接影響著焊接質量,這也是導致焊接不相容的主要因素之一。采用這個硫含量限制的標準,可以消除加工中的一些不確定因素,從而大大提高了自動焊接的相容性。

  當材料運達施工現場時,安裝負責人要檢驗材料是否合格記錄表,然后再由第三方QA人員檢驗并記錄。ASMEB31.3管道工藝第六章很好地區分了檢查和檢驗的定義,“檢驗”適用于業主檢驗員或檢驗員的代表為業主履行職能,而“檢查”則指廠商、制造者或安裝工,在這里就是指安裝負責人(QC)執行質量控制的行為。至于焊接的條件則在BPE標準材料連接部分有詳細的說明。

  8安裝

  在工藝管道系統安裝期間,自動焊接人員必與質量檢驗員緊密合作。焊接作業時,檢驗員必須在現場及時地檢驗每一道焊縫,否則,一旦整個體系完成,就無法用纖維內窺鏡鏡檢測所有的焊縫。產品接觸表面的焊縫必須符合ASMEBPE-2000標準中材料連接部分的視覺標準。定這個標準主要是為確保焊縫表面無微生物生長,以免污染整個系統。比如,未滲透的焊接裂縫中往往有細菌生長,即便是通過清潔系統處理也無法完全清理。焊接內表面凹陷或不對齊易妨礙管道的排水性,造成清潔問題。因此,業主和負責人必須事先根據AWSD18.1/D18.2.8比色圖定好自動焊接顏色變化的可接受程度。焊接中由于氧化消除不完全而產生的變色和熱影響區,會降低系統的耐腐蝕性,任何一個未被檢測到的焊接缺陷都會導致整個系統被污染,這樣不但違反了21CFR 211(a)的標準,還需付出更高的代價去糾正。

  當一位有資格的焊接人開始工作時,首先接通自動焊機電源,然后確定所要焊接管道或其他配件的尺寸,以此來選擇合適的焊接頭、安裝管夾及鎢電極的長度。然后,通過選擇合適的電源轉速,調整焊接頭。在這個過程中,常用高純氬氣充焊接頭,這樣既可以保護管道的外部,同時也凈化了管道內部。

  9樣件

  在進行焊接之前,焊接人員必須先制作焊接樣件,樣件的材料要與所需安裝的配件材料相同。雖然316L不銹鋼的含硫量嚴格控制在BPE范圍內,但是在電流變化引起的不同加熱變化中,仍然會造成焊接滲透的變化。因此,一個成功的樣品可以向檢驗員證明機械的合理裝配、焊工的熟練操作。

  當天第一件樣件被稱為“試樣”,焊工會以此樣件作為“試樣”的參考。試樣焊接必須生成真實的焊縫連接,而不是僅在管道表面形成焊珠,這樣才能確定該設備和操作的合理性。焊接完后,焊工要用不銹鋼刷子去除外部的氧化層、毛刺及試樣末端的銳邊,然后將樣件交給檢驗員檢測。

  10標準樣件質量評定表

  每一個焊接樣件不管是好是壞,都必須記錄在焊接樣件日志中。焊樣通過所使用的機器設備區分標識,在這個項目里采用標簽A或B標識,上面標有試樣焊接編號,比如:SWA001、日期、焊接人員的編號。焊接時間、日期、材料熱處理爐號、氬氣證書、軌道焊機的焊接頭、電源編號等都需要記錄,并且還要通過檢驗員的驗收。所有這些信息都要與安裝負責人的焊接程序相關文件相互對照。如果出現電源改變、功率耗損、凈化設置更改或焊接人員變動等情況就有必要例行試樣檢測。另外,在焊接產品被拒時,還要再次對試樣進行全面檢測,合格后才能進行下一步流程工作。

  11臺式焊接

  一旦樣品獲得批準后,焊接人員便做好產品焊接的準備。這時,他需要決定是用臺式焊接還是用現場焊接,是將潔凈管道內部連接到系統中去還是僅僅進行零部件的預制焊接。臺式焊接主要應用于事先在現場預制的長度大于20英尺的排氣套管保護區內。這個排氣套管可以包含多達三臺可彎180°或兩臺可彎90°彎頭,以便安裝內窺鏡。BPF標準要求能100%目測到焊縫的外表面,并且能觀察到至少20%的焊縫內部或連接邊緣。這種內窺鏡靈活性強,又被稱作為纖維內窺鏡。

  安裝負責人有責任知道切斷管道長度,以保證制作好的排氣套管能恰好放入軸測圖上所標的精確位置。將焊接末端切開,形成一個方形焊接對接口,用虎鉗夾住零件,使管道朝著ISO標準要求的0.6°傾斜,這些都是焊接前的手工點焊。在點焊時,必須進行充入潔凈的高純氬氣,以防止氧化而造成自動焊接的焊縫無法完全熔融。不完全的點焊是造成焊縫不合格的主要因素。

  排氣管上所有的焊縫都需檢驗員經內窺鏡檢測合格后,才能進行裝配。在現場可以使用水冷焊接頭,以允許高負載焊接,提高生產效率。檢驗前,必須用百潔布去除焊縫上的焊癍。根據SOP,潔凈的管道內部仍然連接充入高純氬氣,直到它完全冷卻下來。

  12現場焊接

  大部分現場焊接或點焊包含排氣套管焊接或排氣管與長管道焊接。氬氣的純度對所有的焊接很關鍵,特別是現場焊接,因?yàn)楹附訒r(shí)必須在高純氬氣保護中進行以防止氧化,內部氬氣氣壓不但要能夠?qū)怏w送至接口處,同時還不會造成過壓,因?yàn)橐簯B(tài)熔池處的過壓會引起內部凹陷甚至?xí)灯坪缚p。在現場通過改變管道直徑及與管口的距離來調節氣體流量,使任何限制條件下的焊接都處在合適的氣壓范圍中。若系統中出現分支,如蒸汽管道上的焊接,同樣需要改變氣流,那樣的話,氣流量就會變成沒有分支焊接時流量的兩倍。當其中的一個分支脫蓋時,另一個分支的出氣口處要安裝一個限流器,以便將內部氣壓調整在合理的范圍內。氧氣表用來監測內部氬氣氣壓以保證焊接的穩定性。

  現場焊接必須要有計劃的檢驗,一些中間管道的現場焊接,需要從地面拉內窺鏡進行檢測,管道每個轉向斜率也要檢查。在這個工作里,所要求的斜率為0.6°或者1%即每英尺約1/8英寸的坡度。斜面的數量可以隨工作量及管道長度而變化,但要保證整個排水系統的正常運行。

  焊接編號由質量管理指定,并將其記錄在焊接記錄表中,還要在軸測圖上標注,同時還得刻在管道上。焊接日志及管道相關資料包含的信息與樣品日志記錄的類型一樣,所有的臺式和現場焊接不論檢驗與否都要記錄在焊接日志中,而只有經過檢驗的焊縫是記錄在內窺鏡日志中的。

  焊接質量是不可以被檢驗納入系統中的,它僅僅和焊接設備,焊接流程(SOPs),材料和表面拋光、氣體質量、切削、清洗、裝配及操作者工作許可差不多。質量管理第三方能確保焊接設備能正常運行,安裝負責人能按照他自己的標準操作流程(SOPs)進行操作,還有一些質量標準如BPE-2002提高業主、安裝承包商及檢驗負責人關于完成體系預期質量水平的認識,而采用自動焊接則極大地提高了重復焊縫的質量,形成清潔度更高的管道體系。這些都是生產優異生物制藥產品所必不可少的。

  13自動焊接

  自動焊接被廣泛地使用在設備滑道的制造上,如CIP滑道或有WFI生產蒸餾爐的滑道?;郎系母鞣N組件都是用相當大數目的不銹鋼管道連接的,這些滑道由供應商經自動焊接裝配,然后進入制藥廠進行安裝。當在現場安裝滑道時,所有這些焊接和現場焊接都要符合同樣的質量管理要求。滑道制造過程中的焊接還要經供應商檢驗。

  14CAD軸測圖

  在工作的最后,要將所有的軸測圖輸入電腦。自動焊接被廣泛地使用在設備滑道的制造上,利用“plantNorth”,將所有分開的軸測圖,編制結合成單獨的文檔中,并將該文檔存儲在CD中永久保存。

  15壓力測試

  管道系統安裝后,在鈍化處理之前還要進行壓力測試。這個壓力測試主要是由檢驗負責人監查,主要包括向管道系統充入潔凈氮?dú)饣驓鍤?,使?nèi)壓達到設計壓力的1.5倍,甚至更高,然后監測四個小時內的壓降情況,若無壓力下降,則系統是合格的,當然這還得要借助通過認證的有刻度表的計量器才能完成。

  另外一種更為安全的方法是使用軟水作為測試介質,向管道內部充入軟水,配合使用排氣閥門、進水閥門、經校驗的壓力表。這種方法相對比較安全,不會造成人員暈倒,最壞的情況是有泄露。

  16酸洗鈍化處理

  不銹鋼生產流程中的熱處理會使金屬表面形成氧化鉻膜而降低鐵中的鉻含量。在焊接過程中,鈍化層瓦解,使焊縫和熱影響區處的元素重新分布,不再生成鈍化膜,這時焊縫表面的鐵含量升高,而鉻含量急劇降低。在系統運行之前,如果不進行化學鈍化處理,系統特別是焊接點會因抗腐蝕性降低而產生鐵銹。酸洗鈍化的目的就是去除不銹鋼表面上的游離態鐵和其他陽極污染物,獲得同一種鈍化膜。

  焊接時,要避免或去除不銹鋼表面生成的回火鉻氧化物和鐵氧化物。即使是輕微的回火,鈍化處理也不能徹底將其去除,因?yàn)殁g化的影響深度只有50?,而回火深度可達400?甚至更高。盡管鈍化會使焊縫的回火點蝕電位升高,說明鈍化處理可以恢復焊接過程中下降的耐蝕性,但當在回火鈍化膜處出現腐蝕時,一般會優先發生在熱影響區。

  通過機械研磨、硝酸和氫氟酸溶液或膠粘物的酸洗可以去除焊縫及熱影響區的回火氧化物。這項處理還可以用作去除回火下面區域的金屬,但可能會造成鉻含量下降,在有效回復耐蝕性的同時,也會使不銹鋼表面變得粗糙,因此處理后的表面還要進行拋光和鈍化處理。手提式電解涂油裝置可以去除回火氧化物,同時避免表面變粗糙,但也會去除金屬而改變尺寸公差。

  在管道安裝過程中,保留管道系統耐蝕性有效、切實可行的方法就是要在自動焊接時充高純氬氣,這樣可以阻止可見回火變色的形成,避免碳鋼工具或任何其他類型的鐵污染物污染系統,最后再經化學鈍化處理完成流程。

  鈍化預處理是促成系統聯機的一個關鍵步驟,這對阻止不銹鋼系統在高溫操作或刺激性氯化物環境下及使用超純水時的腐蝕極為重要。在AZ工廠,習慣用氫氧化鈉清洗溶液去除施工殘骸、有機膜和表面包覆物等,還有鋁、硫化物及其他污染物。在系統自動焊接安裝時,常用檸檬酸、還原劑和EDTA組成的鈍化劑作鈍化處理,除了和硝酸或其他無機酸一樣能去除游離態鐵之外,還能溶解表面污染物及大部分能引起點蝕的夾雜物。鈍化劑的作用是阻止鐵在表面吸附,使游離鐵更容易從系統被沖走。而使用檸檬酸鈍化劑,不但可以使表面達到最優的Cr/Fe比,而且相比較硝酸等其他無機酸,更安全、無污染。不過,酸洗鈍化處理還是無法克服在自動焊接中不恰當?shù)某錃馑斐傻钠茐摹?/p>
