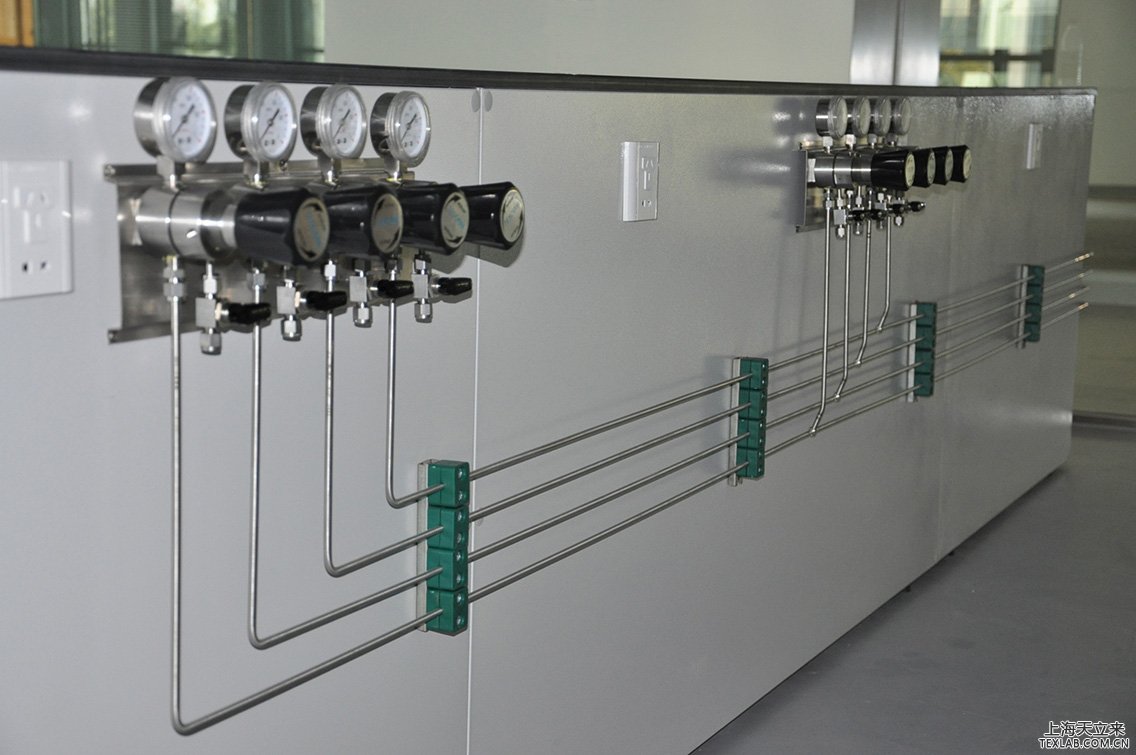

高壓氣體管道施工工藝流程及操作要點

　　一、施工工藝流程

　　管道單線圖復核及下料(列出加工件清單并外委加工)→管道材料及配件檢驗→管道預制與安裝(嚴格復核現場尺寸，檢查密封面嚙合情況)→管道焊接(按相關焊接工藝指導進行)→焊后熱處理及檢驗→液壓試驗→管道吹掃→泄露性試驗→管道防腐及絕熱→工程交接驗收

　　二、操作要點

　　1、管道單線圖復核及下料

　　（1）根據施工說明、圖紙會審記錄、系統流程圖、管道安裝圖(含平面圖、剖面圖)、管道單線軸測圖、材料(管材、管件、閥件、密封墊、緊固件及輔助材料)一覽表、管線特殊段明細表、組合件說明、設計修改文件、管道支、吊、托架標準圖集等施工技術文件,并經現場放線測量核實無誤后進行實施。

　?。?）在管道施工圖上應標明管線的布置，所有的制作尺寸,與軸線的聯系，標高、安裝接口之間的尺寸,檢測儀表一次元件及安裝部位,閥件及組合件(含彎頭、三通、異徑管、法蘭、盲板及緊固件管),管線與組合件的編號,與設備或與其它管線連接的部位應注明設備的位置編號及組合件的編號。按照軸測圖進行材料分析后，列出所需加工件的詳細清單并繪制加工件大樣圖。

　　2、管道材料及配件檢驗

　?。?）管道材料和配件必須有國家質監局頒發的制造許可證及出廠合格證和質量證明書,管材逐根進行外徑、管壁厚度測量和磁粉探傷，15CrMo鋼管道和配件進行光譜復查及力學性能測試。

　?。?）閥門和閥心逐個進行強度試驗和嚴密性試驗。

　?。?）入庫材料需嚴格按照物料管理要求管理。
