實驗室氣路安裝規劃

　　實驗室氣體由實驗室外氣瓶區域用管路引進。除了儀器空氣（工廠空氣）是工廠直接生產外，其余氣體都是采用高壓氣瓶柜供氣。安裝半自動轉換閥控制氣瓶更換，主要的控制閥門和減壓閥門都安裝在實驗室外。實驗室氣體管路主要材質為不銹鋼，安裝在天花板下方，沿著墻走，這樣便于檢查和維修。此外，中央臺氣體管路的引入通過服務柱。所有的氣體管路在工作臺上有合適的控制閥門，便于操作。所有氣體管路的連接采用無縫焊接。

　　氣瓶連接和調節閥門

　　1.使用的氣瓶和備用氣瓶之間有一個半自動調節閥來控制。

　　2.所有氣體管路都是高質量的、完全退火、無縫不銹鋼ss－316l。所有氧氣管路都需完全清理干凈，使其適合氧氣使用。

　　3.氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。

　　4.所有減壓閥都需要連接一條通出氣體存藏區的排氣管路。易燃、氧化氣體排氣管路不能并在一起。

　　5.盤管由不銹鋼材料制成，有足夠的韌性。

　　6.安全減壓閥要有標示，標明壓力釋放級別。

　　7.所有閥門、調節裝置、壓力表都由高質量的不銹鋼制成。并且都是標準配件。

　　8.配件、閥門一般采用swagelock或類似品牌的產品。

　　9.提供氣體倒回控制器。

　　10.所有管路標明連接的氣體。

　　11.所有管路能在所處環境下正常使用。

　　12.所有氣體管路有合適的接地保護措施。

　　氣體管路要求

　　1.所有氣體管路都由高質量的、完全退火型、無縫連接的不銹鋼管ss-316l組成。銅管只使用在氣體管路的末端，對氣體純度不是太嚴格要求的地方（比如通風柜）。

　　2.所有的管路、閥門、壓力表都由高質量的不銹鋼構成，并且都是標準配件。

　　3.所有氣體干管的直徑為3/8英寸(儀器空氣干管直徑為1/2英寸)。管路末端，直徑為1/4英寸。

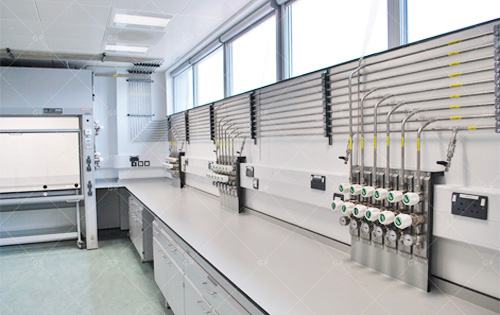

　　4.所有管路在天花板下面布設，并通過服務柱到中央臺。邊臺的氣體管路隱藏在實驗工作臺后面服務通道內。

　　5.易燃氣體，如乙炔，需要和其它氣體分開，單獨引入。

　　6.所有氣體管路的連接為無縫焊接。連接到閥門或調節裝置時，才可以使用壓力配件。

　　7.每個實驗室都要有單獨的閥門、減壓閥門、壓力表。此外，對于供應多臺分析儀器的氣體管路，另外還需氣體壓力控制指示裝置。

　　8.引到工作臺的氣體管路將安裝單獨的球閥來控制。

　　9.氣相色譜工作臺上均勻的排放各種氣體的出口龍頭，管徑為1/8英寸。在氦氣管路前面建議安裝氣體凈化裝置。

　　10.工作臺上氣體出口龍頭由單獨的閥門來控制。

　　11.所有氣體出口龍頭為不銹鋼toggle閥門。

　　12.氣體管路每隔1.5米的距離，都要有明確標示，同時指示氣體的流向。

　　13氣體管路所有的支架都要鍍鋅防腐。

　　14每隔1.5米左右，氣體管路就需要有支架。另外根據氣體管路彎曲的直徑，設置合適的支架位置。

　　15所有彎曲處都要有支撐。

　　16所有“u”型彎曲根據以下情況，需要有支撐：
