氣體管道工程設計圖紙如何看

　　氣體管道工程設計圖紙種類

　　氣體管道工程分類繁多，有真空、工藝、水暖、天然氣、石油等各類管道。本詞條著重講解工藝管道的特氣管道圖紙。

　　氣體管道工程設計圖紙步驟

　　1. 設計說明

　　和所用工程類圖紙一樣，設計說明是整個圖紙的總綱，是設計思想，要優先查看整個設計說明，設計說明會對整體設計，以及部分細節進行解釋。

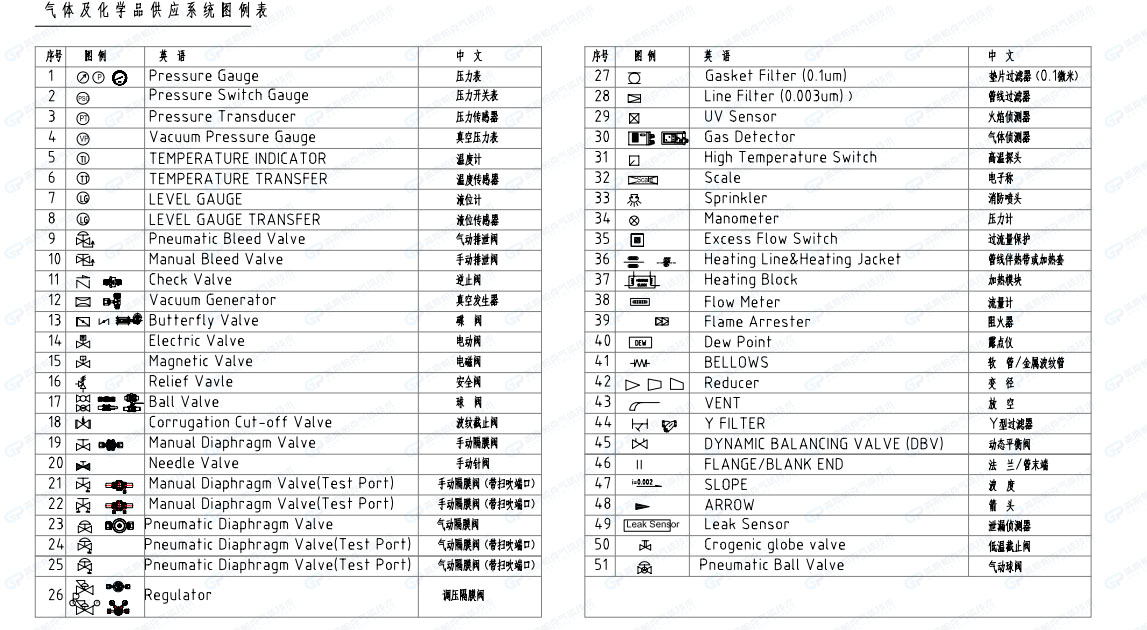

　　2. 圖例說明

　　管道圖例分類繁雜，尤其是特氣管道的接頭、閥門、非常多，光截止類閥門就有球閥、隔膜閥、針閥、波紋管閥等;隔膜閥又有手動、電動、氣動之分，其他的還有阻火器、單向閥、過濾器等，常用組件共計幾十種，所以在看整個走向圖時候要對各個組件有所熟悉。

　　3. 設備圖

　　特氣設備一般集中在氣體房，看清楚整個方案都有哪些設備，重點設備有：GC、GR、Scrubb等，另外還有很多供氣盤面，需要分清楚哪些是特氣、哪些是大宗普氣。

　　偵測系統一般在氣房也有所體現，大概從此圖就可以看出偵測系統包含有哪些方面：泄露偵測、壓力偵測、火焰、煙霧、震動等。

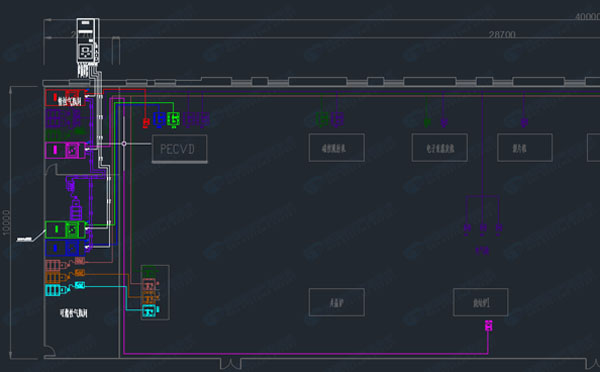

　　4. 管路走向圖

　　查看管路走向，即通過特氣設備間(氣房)后，管道將氣體輸送到了什么地方，這時候要看清楚每種管路的管徑、規格、材質等，為下一步施工打下基礎。

　　5. 終端需求

　　終端多是VMP、VMB等設備，需要主要?dú)怏w種類和點位數量，另外特殊氣體是否有特殊的配件等，也需要主要觀察。
