實驗室里的許多設備使用各種各樣的氣體供應以及廢氣。如何安全便捷地解決供排氣問題一直是困擾實驗室工作人員的問題之一。傳統的實驗室供氣方法是將氣瓶放置在儀器設備旁邊，將危險氣體的氣瓶放置在氣瓶柜內。廢氣直接排放到實驗室或通過簡單的管道排放到窗戶。在實驗室的發展過程中，隨著實驗室設備的增加，實驗室往往覆蓋著各種管道和鋼瓶。這種處理造成了很大的安全風險，而且不美觀。

　　正確的實驗室供排氣解決方案是將實驗室的供排氣作為一個系統來處理。本系統應考慮安全便利性、日常實驗室的管理、氣瓶的更換等方面的問題。同時，也要關注實驗室未來的發展，對特殊氣體要考慮特殊的技術解決方案。

　　實驗室氣體管道系統設計

　　一、氣體管道設計規范

　　(1)《工業金屬管道設計規范》(GB50316-2000);

　　(2)《工業金屬管道工程施工和驗收規范》(GB50235-97);

　　(3)《現場設備及工業管道焊接工程施工驗收規范》(GB50236-98);

　　(4)《乙炔站設計規范》(B50031-91);

　　(5)氯化氫站設計規范(GB50177-93);

　　(6)《氧氣站設計規范》(GB50030-91);

　　(7)《壓縮空氣站設計規范》CBJ29-90;

　　(8)《氧氣及相關氣體安全技術規范》(GB16912-1997)。

　　二、實驗室集中供氣管道系統工程

　　包括實驗室集中供氣系統和室內氣瓶供氣系統，可滿足不同等級的氣體安全要求。集中供氣管道系統工程主要為試驗(實)室選用的分析設備提供標準值氣和壓力穩定標準氣，以保證其儲存和使用的安全。安全分析測試人員在實驗過程中免受有毒有害氣體的傷害。按照國家標準的要求，所有使用的氣體都儲存在儲氣室內，實現集中運輸，形成集中供氣系統。系統采用:研發管道內有氣體傳輸方法與一對一,一對一,一對一和more-to-multiple,可以實現分段控制在一個拖更多的時間,并且可以實現開關控制當multi-towing和包含多個應用程序,并能保證標準氣體流量、壓力穩定和數量轉移不改變,并滿足技術要求的分析和測試設備使用的氣體;室內氣瓶供氣系統是在實驗室氣體中，供氣流量小，氣體壓力直接控制，經濟節約，成本。

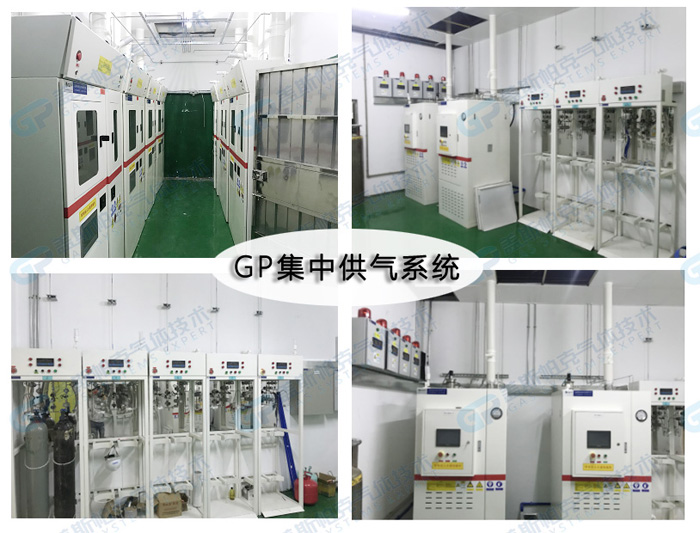

　　三、實驗室集中供氣系統

　　1、基本概念

　　實驗室集中供氣是將所有氣瓶?jī)?chǔ)存在瓶室(瓶通過氣瓶減壓閥送到各實驗室(即儀器側))。

　　實驗室氣體管道施工

　　2. 操作原理

　　實驗室氣體供應有二次減壓和多級減壓。

　　二次減壓是指缸體端部采用-級減壓閥，端部采用第一減壓閥，達到二次減壓的目的。實驗室一般建議使用主要的減壓,可確保氣體的純度和節約成本,也可以實現多級降壓的效果(推薦)多級減壓,也就是說,缸頭使用二級減壓閥或減少多級壓力閥和最終使用二級減壓閥或多級實現多級減壓減壓室。減壓效果類似于同一水平的減壓，但成本會更高。

　　介質壓力供應和二級減壓供氣方式的氣體壓力為12.5 MPa，一級減壓后1 MPa(管路壓力1 MPa)，二級減壓后送至瓦斯點。0.3~0.5MPa(根據儀器要求)送至儀器，供氣壓力相對穩定。

　　3.技術要求

　　(1)氣瓶:氣瓶應為300mm厚實壁，安裝防爆門，設置防爆窗;室內電氣設備應具有防爆功能;3 .應安裝排氣扇，始終保持良好的通風;

　　(2)供氣系統需要兩級減壓供氣。首次對供氣歧管進行減壓。將氣體從15MPa減壓到小于1.5MPa，然后送到氣體實驗室。壓力裝置安裝在各氣體實驗室或氣體點，便于對氣體柜或儀表氣體的輸入壓力進行統一控制。氣端配有中壓球閥和壓力指示表。二級減壓機準確控制壓力。調節(0.01MPa)使壓力穩定，可滿足儀器不同壓力的要求。第一、二減壓閥配有壓力表，可實時顯示當前壓力;

　　(3)采用雙面母線，半自動模式，不間斷送風，充分滿足實驗室要求。更換鋼瓶時，可將鋼瓶更換為安裝在高壓軟管下的套圈;

　　氫和乙炔是易燃?xì)怏w。設計漏氣檢測報警裝置，安裝阻火器，防止明火返回。應安裝可燃和助燃?xì)怏w，以確保足夠的安全距離。

　　4. 工程材料

　　(1)管道、球閥、金屬環和t恤316 l不銹鋼壓力還原劑高純氣體壓力異徑接頭(不銹鋼閥芯)、高壓軟管(連接氣缸和母線)不銹鋼波紋管、高壓軟管道的入口端裝有單向閥,防止軟管內的氣體泄漏的氣缸代替時,和防止外部空氣混合進入氣路。

　　(2)管道系統:所有燃?xì)夤艿谰x用BA級316L不銹鋼管。管道上有過濾雜質和水分的凈化裝置，保證氣體在循環過程中不會被管道系統污染，保證氣體的純度。要清楚地標明氣體流動的方向。

　　(3)管道連接:母線與端子部分采用套圈連接，便于減壓機與閥門的維護管理。

　　(4)端子:各儀表前配置截止閥和二級減壓閥(各一氣體)。所述截止閥用于控制各氣路的開啟和關閉;當儀器需要調整和維修時，可停止任何指定儀器的供氣，并使用減壓器顯示和調整終端的壓力。

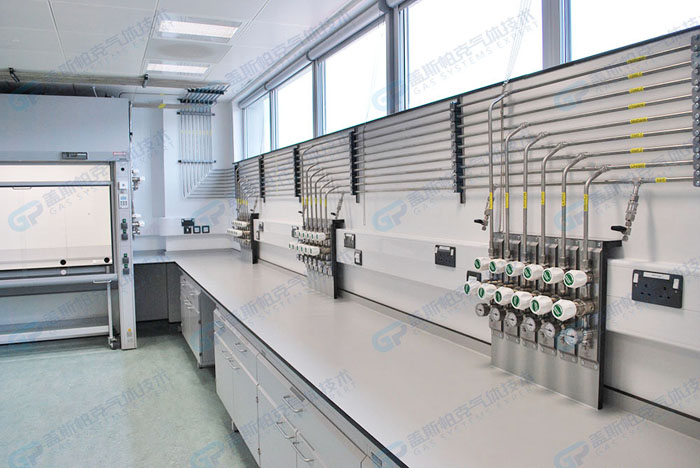

　　四、實驗管路施工工程

　　它指之間的連接實驗室分析儀器和氣體源、氣體道和氣體管道的連接和連接接頭和閥門之間:從氣瓶到用氣設備,氣體管道在實驗室設計安裝和瓦斯報警器的設計和施工。氣體通道是現代實驗室不可缺少的一部分。為色譜、原子吸收、微庫侖硫、量熱計、微量硫分析等儀器提供安全可靠的氣體，保證了分析數據的準確性。延長儀器使用壽命?？梢哉f(shuō)，氣體通道在現代實驗室中的位置是非常重要的。

　　1. 管線設計與規劃要點

　　(1)為便于更換氣瓶，在上述氣瓶接頭與調節閥之間應設置耐高壓金屬軟管。

　　(2)為防止整個系統發生回火，應安裝防爆止回閥。

　　(3)氣體進入使用點前，為了方便氣體開關的控制，應使用球閥。

　　(4)為保證氣體的純度和管道系統的密封性，所有管道均為316L不銹鋼管，內表面經AP處理。

　　(5)為了便于閥門構件的維修和更換，管道與閥門構件之間的連接應采用高壓雙套圈連接。

　　(6)管道固定件(管夾)采用耐高溫金屬材料制作，要求堅固、輕巧、耐用。

　　(7)考慮到堅固、耐腐蝕、使用方便、美觀等原因，制作了調壓閥控制板
