實驗室集中供氣設備安裝

　　實驗室常用的氣體有：精mi分析儀器使用的高純氣體、化學反應實驗室使用的實驗氣體(氯)及輔助實驗使用的煤氣、壓縮空氣等，氣相色譜、氣質聯用、原子吸收、ICP等精mi儀器使用的高純氣體主要有不燃?xì)怏w(氮?dú)?、二氧化碳、惰性氣體(氫氣、氦氣)易燃?xì)怏w(氫氣、乙炔) 助驗。

　　實驗室常用的供氣系統有兩種：分為分散供氣與集中供氣。

　　一、分散供氣：是將氣瓶或氣體發生器分別放在各個儀器分析室，接近儀器用氣點，使用方便，節約用氣，投資少，但由于氣瓶接近實驗人員，an全性欠佳，一般需要采用防爆氣瓶柜，并帶報警功能與排風功能。報警器分為可燃性氣體報警器及非可燃性氣體報警器，氣瓶柜應設有氣瓶an全提示標志，氣瓶an全固定裝置。氣體鋼瓶是危險品，涉及易燃、易爆以及有毒氣體，如果an全防范不到位，會發生an全事故，嚴重的會造成貴重儀器的損壞及人員傷亡等。因此應重視氣體鋼瓶運輸、使用、儲存等環節的管理，加強日常檢查制度的完善，提升an全理念，建立健全各項管理制度，確保氣體鋼瓶的an全使用。

　　二、集中供氣：是將各種實驗分析儀器需要使用的各類氣體鋼瓶，全部放置在實驗室以外獨立的氣瓶間內，進行集中管理，各類氣體從氣瓶間以管道輸送形式，按照不同實驗儀器的用氣要求輸送到每個實驗室不同的實驗儀器上。整套系統包括氣源集合壓力控制部分( 江流排) 、輸氣管線部分。整套系統要求具有良好的氣密性、高潔凈度、耐用性和an全可靠性，能滿足實驗儀器對各類氣體不間斷連續使用的要求，并且在使用過程中根據驗儀器工作條件對整體或局部氣體壓力、流量進行全量程調整以滿足不同的實驗條件的要求。集中供氣可實現氣源集中管理，遠離實驗室，保障實驗人員的an全，但供氣管道長，導致浪費氣體，開啟或關閉氣源要到氣瓶間，使用欠方便。實驗室集中供氣就是將所有氣瓶集中存放到氣瓶房，通過氣瓶閥將氣體輸送到各個實驗室(即儀器端)，氣瓶在集中存放時，須將易燃?xì)怏w與助燃?xì)怏w分開存放;須通風易燃?xì)怏w如：乙炔 甲烷 等助燃?xì)怏w如：氧氣、空氣等。

　　實驗室供氣設備安裝要求

　　1. 鋼瓶應存放在陰涼、干燥、遠離熱源的地方?？扇夹詺馄繎?yīng)與氧氣瓶分開存放。

　　2. 搬運鋼瓶要小心輕放，鋼瓶帽要旋上。

　　3. 使用時應裝減壓閥和壓力表?？扇夹詺馄?如H2、C2H2)氣門螺絲為反絲;不燃性或助燃性氣瓶(如N2、O2)為正絲。各種壓力表一般不可混。不要讓油或易燃有機物沾染氣瓶上(特別是氣瓶出口和壓力表上)。

　　4. 開啟總閥門時，不要將頭或身體正對總閥門，防止萬一閥門或壓力表沖出傷人。

　　5. 不可把氣瓶?jī)?nèi)氣體用光，以防重新充氣時發生危險。

　　6. 使用中的氣瓶每三年應檢查一次，裝腐蝕性氣體的鋼瓶每?jī)赡隀z查一次，不合格的氣瓶不可繼續使用。

　　7. 氫氣瓶應放在遠離實驗室的專用小屋內，用紫銅管引入實驗室，并安裝防止回火的置。

　　8. 鋼瓶?jī)?nèi)氣體不能全部用盡，要留下一些氣體，以防止外界空氣進入氣體鋼瓶，一般應保持0.5MPa表壓以上的殘留壓力。

　　9. 鋼瓶須定期送交檢驗，合格鋼瓶。

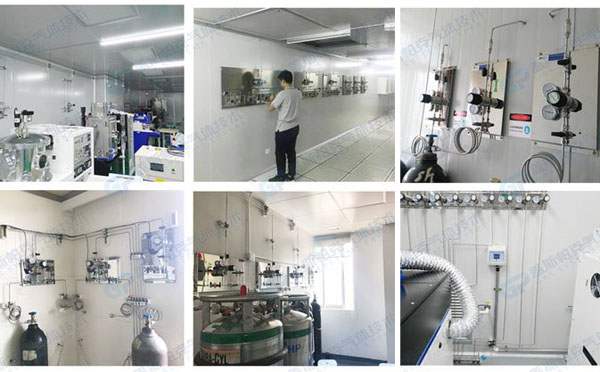

　　實驗室集中供氣設備安裝

　　1、由實驗室外專用供氣區域用管路引進。除了潔凈空氣由空氣壓縮系統直接產生外，其余氣體都是采用高壓氣瓶供氣。

　　2、每種氣體都要有主供和備供氣瓶，并安裝自動切換面板進行供氣控制，保證不間斷供氣。另外主要的控制閥門和減壓閥門都應安裝在實驗室外。

　　3、實驗室氣體由不銹鋼管(BA級)路輸送，一般1.5米內并須有支架固定在墻面。在實驗室內所有管路安裝在天花板下方，沿墻進行明設。所有管路標明連接的氣體。氣體管路每隔1.5米的距離，都要有明確標示，同時指示氣體的流向。

　　4、所有減壓器都需要連接一條通出氣體存藏區的排氣管路。易燃、氧化氣體排氣管路不能并在一起。
