實驗室氣路設計方案 先了解氣路設計知識
2019-06-11
實驗室氣路設計方案
實驗室氣路設計是一個必須重視的事情，在準備進行方案設計之前必須有一個了解。下面列舉幾點實驗室氣路設計先要了解的氣路基礎知識。
實驗室氣路設計定義

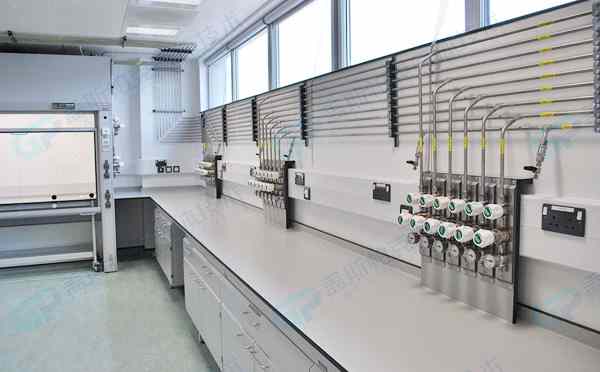

實驗室氣路設計對氣瓶至儀器終端之間連接管線，一般有氣體切換裝置-減壓裝置-閥門-管線-過濾器-報警器-終端箱-調節閥等部分組成，輸送氣體為實驗室儀器(色譜、原子吸收等)用氣、高純氣體進行合理布局規劃的一個過程。
氣路設計標準
(1)《工業金屬管道設計規范》(GB50316 -2000);
(2)《工業金屬管道工程施工及驗收規范》(GB50235-97);
(3)《現場設備、工業管道焊接工程施工及驗收規范》(GB50236-98);
(4)《乙炔站設計規范》(B50031 -91)
(5)《氫氯站設計規范》(GB50177-93);
(6)《氧氣站設計規范》(GB50030-91);
(7)《壓縮空氣站設計規范》CBJ29 -90;
(8)《氧氣及相關氣體安全技術規程》(GB16912-1997)。
實驗室氣路設計須知
1.乙炔銅鹽、乙炔氣和氣瓶不得接觸銅或含銅超過70%的合金，所有附件不得使用這些金屬。
2.氣瓶和儀器之間應該有一個安全瓶，以防止藥物被吸回瓶中并造成危險。
3.如果缸體回火或加熱，立即關閉缸體閥門，將缸體移出室外空礦坑，將缸體浸入冷水中，或倒入大量冷水降溫，慢慢打開閥門，繼續冷卻，直到氣體釋放完畢。
4.乙炔、氫氣、石油氣體是危險的。
5.氧氣雖然不易燃，但具有很強的助燃性，不得接觸灰塵和有機物。
6.使用腐蝕性氣體時，應經常檢查氣瓶和附件，不使用時不要放在實驗室中。
實驗室氣路是什么材質
實驗室高純度氣體管一般根據介質的工藝要求由薄壁不銹鋼管制成，通常使用316L(00Cr17Ni14Mo2)。主要有鉻、鎳和鉬合金元素。鉻的存在提高了不銹鋼在氧化介質中的耐腐蝕性，形成富鉻氧化膜。而鉬的存在提高了不銹鋼在非氧化介質中的耐腐蝕性。鎳是奧氏體的形成元素。它們的存在不僅提高了鋼的耐腐蝕性，而且改善了鋼的工藝性能。
